国産のＵ字管です。パイプはJIS規格準拠品です。価格、納期等はメール、Fax等でお問い合わせ下さい。

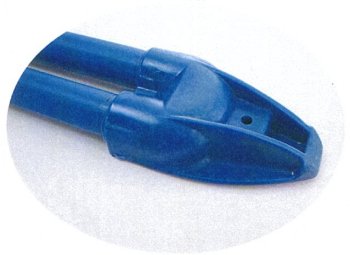

  1. 先端のＵ字継手の形状を鋭角にすることで、地中への挿入がスムーズに行えます。また、パイプの２組同時挿入（ダブルＵ）が容易に出来るような片面平滑設計となっています。
  2. 水道用２種管と同サイズなので、汎用の水道２種管の継手が使用できます。
  3. パイプは、計量で耐久性、耐寒性、耐衝撃性、耐薬品性などに優れた特徴をもつ、高密度ポリエチレン管（PE100）を使用しています。

製品記号 呼び径 パイプ部継ぎ手 継手部 製品重量
(kg)		 材質
外径
(mm)		 肉厚
(mm)		 近似内径
(mm)		 長さ※
(m/巻)		 幅
(mm)		 長さ
(mm)		 厚み
(mm)
GUP-20A60 20A 27.0 3.0 21.0 60 78 119 35 26 高密度
ポリエチレン
GUP-20A110 20A 27.0 3.0 21.0 110 78 119 35 48
GUP-25A60 25A 34.0 3.5 27.0 60 86 129 43 39
GUP-25A110 25A 34.0 3.5 27.0 110 86 129 43 71
※長さは片道（Ｕ字先端〜管端長）です。実長は表記の２倍の長さです。

継手部形状

項目 単位 20A 25A
熱伝導率 W/m・K 0.38
最大常用圧力
20℃ MPa 1.00 1.00
25℃ MPa 1.00 1.00
30℃ MPa 1.00 1.00
35℃ MPa 1.00 0.92
40℃ MPa 0.76 0.85
※常用圧が1.00MPaを超えた値は全て1.00MPaとしています。

製造：株式会社　イノアックコーポレーション
